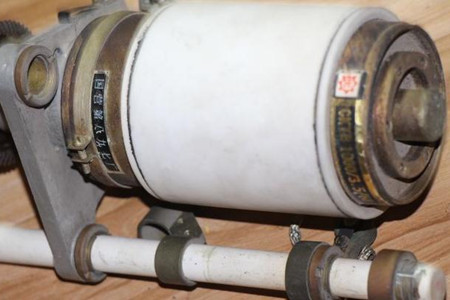

真空開關管是中高壓電力開關當中的核心部件,它在其中發揮著主要的作用,通過管內良好的絕緣性,可以讓中高壓電路切斷電源后快速熄弧并且抑制電流,從而有效的避免事故和意外的發生,很多朋友不知道該產品的工作原理和特點,下面就來詳細探討一下。
工作原理
該產品通過高真空工作絕緣滅弧作為介質,依靠密封在真空中的一對觸頭就能夠電力電路的接通和斷開功能,它是比較常見的電真空器件。
當斷開一定數值的電流時,動觸頭和靜觸頭在分離的瞬間,電流收縮到觸頭剛分離的一點上就會出現電極間電阻劇烈增大的情況,而且溫度也會很快的提高,直至電極金屬蒸發產生為止,在這個時候,也會有很高的電場強度形成,導致極強烈的發射以及間隙擊穿,真空電弧就會產生。
當工頻電流靠近零值的時候,觸頭開距也會增大,真空電弧的等離子體很快就會向四周擴散,電弧電流過零后,觸頭之間間隙的介質就會迅速由導電體便成為絕緣體,這樣的話,電流就會被分?jǐn)唷?/p>
因為觸頭本身結構比較特殊構,燃弧期間觸頭間隙就能夠產生適當?shù)目v向磁場,該磁場可使電弧均勻分布于觸頭的表面,從而可以維持比較低的電弧電壓,當產品具備較高弧后介質強度的恢復速度就會加快,同時產生小電弧能量以及小腐蝕速率,使得產品的開斷電流的能力增強,使用壽命延長。

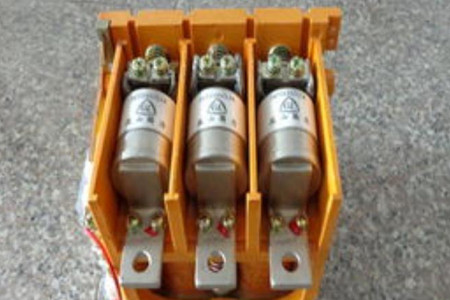

一般產品由玻璃或陶瓷材質制成的氣密絕緣外殼、動端蓋板、定端蓋板以及不銹鋼波紋管組成了整個氣密絕緣系統。
為了能夠確保玻璃、陶瓷以及金屬之間具備良好的氣密性,不僅要求所使用的材料本身的透氣性應該要小,內部放氣量限制到極小值,而且對封時的工藝有嚴格的操作要求。
特點
1、使用英制管螺紋快速接頭或者銅管焊接式安裝結構,不僅安裝靈活而且使用方便,不需要額外的考慮特殊安裝固定要求。
2、有多種連接方式可以供用戶選擇,比如插片式、導線式等。
3、選用密封式不銹鋼感應器,安全性高。
4、在額定壓力范圍內可以根據用戶的需要選定某一壓力值進行制造。
關于真空開關管的工作原理和特點的內容今天就由小編介紹到這里,看完上述信息后您是不是對這種產品有了一個全新的認識和了解呢?
