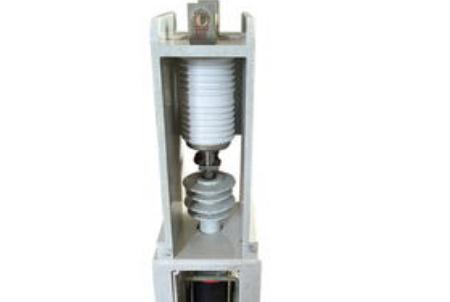

真空開關管內部有很多系統組成,其中氣密絕緣系統、屏蔽系統以及導電系統是不可缺少的系統,如何對著三個系統有深入的認識呢?不妨看看下文介紹:
1、氣密絕緣系統
氣密絕緣系統是比較復雜的,它由陶瓷或者玻璃等材質制作成外殼,加上動端蓋板、定端蓋板以及不銹鋼波紋管,從而形成一個完整的氣密絕緣系統。
為了保證陶瓷或者玻璃和不銹鋼之間形成良好的氣密性,不僅在封接的時候應該要有嚴格的操作工藝,而且還要求材料本身不能夠有很大的透氣性。
其中不銹鋼波紋管所發揮的作用是很大的,它能夠把內部真空狀態和外部大氣狀態有效隔離,而且能使動觸頭連同動導電桿在規定的范圍內運動,以完成真空開關的閉合與分?jǐn)嗖僮鳌?/p>
3、屏蔽系統
屏蔽系統大致由屏蔽筒,屏蔽罩以及其他一些零件組成。它的主要作用可以分為三方面:
(1)可以防止觸頭在燃弧時產生大量的金屬蒸汽以及液滴噴濺,金屬蒸汽以及液滴噴濺都是會污染絕緣外殼的內壁,這樣就可以保護外殼,避免絕緣強度下降或者發生閃絡。
(2)可以改善內部電場的分布情況,從而有利于絕緣外殼體積的減小,尤其是對于高電壓場所所使用的真空滅弧室,其體積減小有很大的幫助。
(3)可以吸收部分電弧的能量,冷凝電弧的生成物。尤其是在開斷短路電流的措施后,電弧所產生的大部分熱能可以被屏蔽系統所吸收,從而可以提高觸頭間介質強度的恢復。
3、導電系統
導電系統主要由六個部分組成,也就是動導電桿構、定觸頭、動觸頭動跑弧面、定導電桿以及定跑弧面。
其中操動機構通過動導電桿之間的運動,可以讓使兩觸頭閉合,完成電路接通。為了使接觸電阻保持穩定,動導電桿的一端往往設置有導向套,利用壓縮彈簧,可以讓兩觸頭間保持額定壓力。分?jǐn)嚯娏鲿r,兩觸頭產生的電弧,可以完成電路的開斷。
真空開關管的氣密絕緣系統、屏蔽系統以及導電系統就先介紹到這,看完后你應該知道氣密絕緣系統、屏蔽系統以及導電系統的重要性了吧。
