真空滅弧室核心部件有哪些?

本文作者:大禹漢光 發布時間:2023-01-04

  真空滅弧室在很多的場所都有用到,尤其是在真空開關當中,起到合、分的操作,該產品主要通過其外部的操動機構讓一對對置觸頭十萬閉合或分離,以便來完成工作。該產品的核心部件是非常重要的,具體有哪些核心部件呢?

  該產品的外殼一般是由陶瓷或玻璃這類無機絕緣材料制作而成,它的性狀大多數呈現圓筒狀,兩端使用金屬蓋板封接,使得其成為一個密閉容器,內部有一對觸頭,其中靜觸頭固定于靜導電桿上,而動觸頭則固定與動導電桿上。

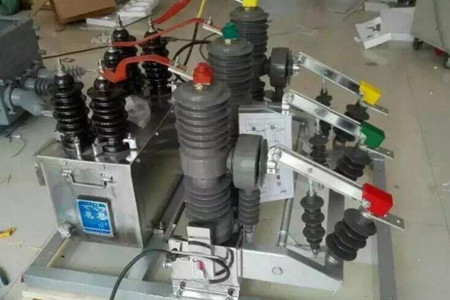

真空滅弧室核心部件有哪些?

  因?yàn)閯?dòng)導電桿以及金屬蓋板間使用波紋管進行密封,動導電桿能夠沿著軸向運動從而帶動觸頭來完成合以及分的動作。為了可以讓內部電場分布比較均勻,在觸頭以及波紋管周圍應該需要設備有屏蔽罩。

  產品內部是高真空(≤1x10-3Pa狀態。一旦動觸頭在操動機構的作用下發生合閘工作的時候,動、靜觸頭就會閉合,電源和負載接通,電流流過負載。

  反之當動觸頭在操動機構的影響下而帶電分閘時,觸頭間就會有真空電弧產生,真空電弧需要依靠觸頭上蒸發出來的金屬蒸汽進行維持。

  當工頻電流過零的時候,金屬蒸汽就會停止蒸發,因?yàn)檎婵针娀〉牡入x子體可以快速向四周擴散,電弧就會很快熄滅,觸頭間隙變?yōu)榻^緣體,電流被分?jǐn)唷?/p>

  真空電弧一般來說不是靠電極間氣體分子的電離進行維持的,需要依靠電極材料蒸發來形成金屬蒸汽進行電離維持。

  頭在真空中帶電分離時,電接觸的表面積減小,剩下一個或幾個微小的接觸點,但是在金屬橋上會有很大的電流密度。

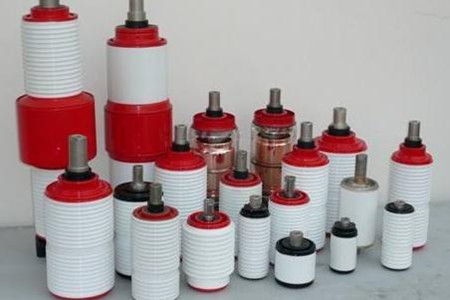

真空滅弧室

  金屬橋縮小之后電流密度增大,溫度增高。金屬橋熔化并蒸發出大量的金屬蒸汽。由于金屬蒸汽的溫度是比較高的,加上很強的電場,導致強烈的場致發射以及電離,形成真空電弧。

  因?yàn)橛|頭構造比較特殊,可以讓電弧均勻分布在觸頭表面,這樣就會減小電弧能量以及觸頭電腐蝕的速度,使得真空滅弧室能夠維持較高的真空度。
