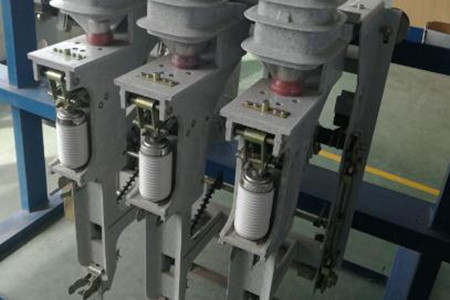

什么是固封極柱?它有什么特點?小編今天詳細介紹下: 將真空滅弧室(Vacuum interruptor)和斷路器(Circuit-breaker)相關的導電零件同時嵌入到環氧樹脂...

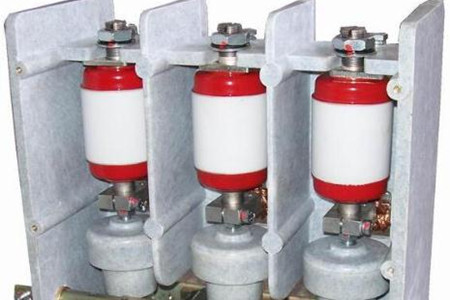

真空滅弧室機械特性的優劣直接的影響到其各項電氣性能,可以說機械特性與產品之間有著密切的關系。下面我們就來看看該產品的各項機械特性。
1、觸頭開距
觸頭開距主要取決于產品的額定電壓和耐壓要求,通常來回縮額定電壓比較低,則觸頭開距應該要小,但是不能太小,如果開距過小會影響分斷能力和耐壓水平。
如果開距比較大,雖然可以能夠將耐壓水平提高,但同時也會導致波紋管的使用壽命下降。一旦觸頭開距過大,觸頭間有效縱向磁場的強度會明顯下降,導致短路開斷能力下降。在滿足運行耐壓要求的前提之下,可以盡量把開距選小些。
2、觸頭壓力
在沒有收到外力的作用影響下,動觸頭在大氣壓的作用下,對產品的內腔會產生閉合力,該閉合力會和靜觸頭閉合,從而產生自閉力,自閉力的大小往往取決于波紋管的端口直徑。
自閉力不能太小,如果太小,則不能保證動觸頭和靜觸頭間良好的電接觸,必須要有一個外加壓力,而外加壓力和自閉力之和就被稱之為接觸壓力。
接觸壓力主要有以下作用:
1)確保動觸頭和靜觸頭之間良好的接觸,一定程度上可以減小其接觸電阻值。
2)額定短路狀態的時候,可以滿足動穩定要求。觸頭壓力應該要大于短路狀態時的觸頭之間所產生的的斥力,這樣才能夠確保動靜觸頭的在完全閉合的情況下不受到損壞。
3)抑制合閘彈跳。可以讓觸頭在閉合過程中發生碰撞時有一個緩沖,將碰撞的動能轉變?yōu)閺椥詣菽埽行У目刂朴|頭彈跳。
4)改善分閘的特性。當接觸壓力比較大的時候,觸頭壓簧的壓縮量會變大,而且彈性勢能也會跟著變大,而接觸壓力可以讓觸頭分閘時,動觸頭的初始分閘力可以拉斷熔焊點,減少燃弧的時間,從而有助于提高分斷能力。
3、接觸行程
接觸行程(有被稱為壓縮行程,市面上所見到的產品基本上采用的是對接式接觸方式,動觸頭碰上靜觸頭后就中止前進。觸頭接觸壓力通常是由觸頭壓縮彈簧提供。
接觸行程主要有兩大方面的作用,其中一個作用是讓觸頭彈簧受壓,這樣就可以對接觸頭提供接觸壓力,另一個作用就是確保運行磨合或觸頭燒損以后,依然可以有可靠的接觸。接觸行程是開距的20%~40%左右。
4、時間行程特性曲線
時間行程特性曲線主要是用來描述合閘、分閘機械特性,通過時間行程特性曲線,我們可以對合閘、分閘時間內的運動速度、合閘彈跳以及分閘反彈參數進行測量。
機械性能對衡量真空滅弧室的性能來說是很重要的,要想確保產品可以較長久的使用,其機械特性必須要滿足要求。
